Ensamble de una P'C

NOTA: Un destornillador en cruz es necesario.

Lo primero es: Tener todos los componentes necesarios para la instalación.Como son:

1. Case ( con su respectivo power supply )
2. Tarjeta Madre (con todos sus accesorios)
3. Procesador ( compatible con la tarjeta madre )
4. Memoria ( compatible con la tarjeta madre )
5. Unidad de CD o DVD
6. Disco Duro
7. Tarjeta de Video ( en caso de no estar integrada en la tarjeta madre )

Si contamos con lo dicho anteriormente estamos listos para comenzar. Primero que todo procederemos a montar el procesador en el socket correspondiente. Montaremos el procesador, fan y memoria antes de montar la tarjeta madre en el case, ya que es mas facil manipularlos desde fuera.

Primero tenemos que extraer la tapa protectora del socket.

NOTA: Primero levantar la palanca de seguridad, después la cubierta, como se ve en la imagen más abajo.

Al realizar ese paso, estamos listos para montar el procesador

NOTA: Tener en cuenta que el procesador se inserta de una sola forma, tienes que localizar las pestañitas del socket y verificar con el procesador la forma en que va montado.
En la foto siguiente puedes observar el procesador insertado en el socket, las pestañitas están seleccionadas con un círculo rojo para mayor comprensión.

Luego de estar montado el procesador correctamente, pasamos a cerrar el socket.

Primero bajamos la cubierta del socket y por ultimo bajamos la palanca de seguridad hasta que esté completamente ajustada.

Cuando tengamos el procesador montado, continuamos con la montura del Disipador (incluido con el procesador).

NOTA: Para montar el disipador, simplemente fijar los clips en el orificio correspondiente y hacer presion sobre ellos, hasta que grapen.

Luego conectamos el cable del abanico a la tarjeta madre.


Al completar estos pasos, montamos la memoria.








Lo primero es, quitar los seguros de la ranura, empujandolos hacia atras como vemos en la imagen.
Cuando esten abiertos, ponemos la memoria en la ranura y ejercemos presión hasta que los seguros cierren por si solos.

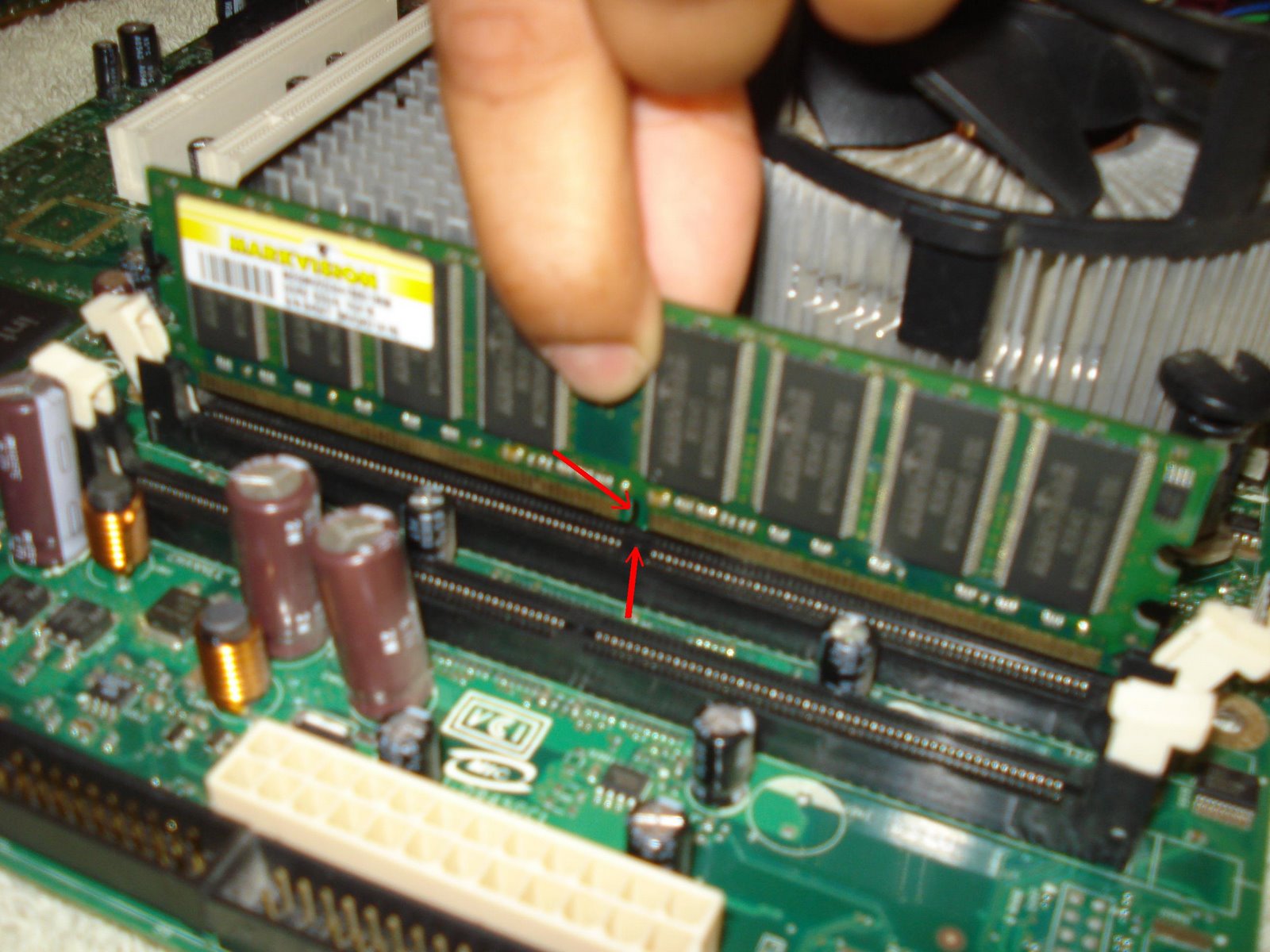

NOTA: La memoria entra en la ranura de una sola forma, verificar la pestañita en la ranura de la memoria y en la memoria para verificar la montura correcta. La foto tiene marcada con una flecha roja donde está localizada la pestañita en ambas partes.

En la siguiente imagen como veran, las memorias ya estan instaladas y los seguros cerrados.


Al realizar este pasos ya estamos listos para montar la tarjeta madre en el case.

NOTA: Antes de montar la Tarjeta Madre, tenemos que poner la carita trasera en el case (incluida con la tarjeta madre).

Cuando este listo podemos montar y asegurar la tarjeta madre con sus respectivos tornillos como enseñaremos en la proxima imagen.

NOTA: No todos los tornillos se podran poner (depende del Case). Los tornillos estan encerrados en un circulo rojo.

Ahora continuamos a montar el disco duro en la bahía de disco correcta con sus respectivos tornillos.








NOTA: Puede montar primero el disco duro o el dvd, como prefiera o crea conveniente.

Ahora montamos la unidad de CD o DVD y la aseguramos con los tornillos.

Lo siguiente es, montar la Tarjeta de Video en la ranura correspondiente en caso de tener una o en caso de que la tarjeta madre no tenga una integrada.










NOTA: Primero remover el asegurador de las tarjetas de expansión en la parte trasera del case.















Al finalizar con la montura de la tarjeta de video ponemos el asegurador de las tarjetas de expansión nuevamente en caso de no haber otra tarjeta de expansión.

Cuando este fijada continuaremos a realizar las conexiones de los cables.
Primero conectaremos los cables del case, para que funcionen los leds (bombillos) frontales asi como el usb frontal.

NOTA: En su caso debe consultar el manual que viene con la tarjeta madre para observar como se debe conectar cada cable.













Luego el USB frontal.


NOTA: Para la conexion del USB frontal, verificar el manual incluido con su tarjeta madre.












Empezaremos conectando el conector 2 x 12 (24 pines).

El siguiente paso es conectar el 2 x 2 (4 pines).


Proximamente conectaremos los cables IDE y SATA a la tarjeta madre y a los dispositivos.
Primero conectamos el cable IDE a la tarjeta madre.

NOTA: Estos se conectan de una sola forma, no hay otra manera de conectarlos.













Despues a la unidad de DVD.

Al finalizar conectamos el cable SATA a la tarjeta madre y luego al Disco Duro.
Bien, ahora el proximo paso a seguir es, conectar los cables de energia a los dispositivos.

Primero conectaremos el cable de energia del disco duro.

NOTA: Este cable es diferente de los otros, ya que la energia es para un disco duro SATA,normalmente es negro, en caso de que su power supply no tenga ese conector necesitara un adaptador que convierta el conector convencional al requerido.


Despues de conectado, pasamos a la unidad DVD.

Al conectar la unidad de DVD ya hemos completado todas las conecciones necesarias para encender la maquina.

Procedemos a cerrar el case poniendo la tapa lateral.

Ahora conectamos todos los dispositivos externos disponibles como son, monitor, teclado, mouse, bocinas, printer y por ultimo el cable de la energia e iniciamos la computadora.
